Uniwersalny moduł elektroniczny do haka holowniczego - SP1

Dostępność: duża ilość
Wysyłka: do 24h


Cena: 169,00 zł
Cena netto: 137,40 zł

Pasuje do każdego typu instalacji w samochodach europejskich
Moduł posiada polskie świadectwo homologacji wydane przez Ministerstwo Infrastruktury.
Badania homologacyjne zostały przeprowadzone w Przemysłowym Instytucie Motoryzacji PIMOT.

Układ spełnia rolę sterownika świateł przyczepy, nie obciąża przy tym instalacji elektrycznej pojazdu. Stosowany jest w pojazdach wyposażonych w komputerowe systemy diagnostyki stanu instalacji, impulsowe sterowanie światłami w systemie PWM - modulacja szerokości impulsu, oświetlenie diodowe LED.

Realizowane funkcje Zastosowanie w pojazdach wyposażonych w:
  • Odseparowanie instalacji przyczepy od instalacji pojazdu
  • Dekodowanie sygnałów świateł w różnych typach instalacji
  • Sterowanie światłami przyczepy przy niewielkim prądzie pobieranym z instalacji pojazdu
  • systemy kontroli żarówek
  • systemy diagnostyki stanu instalacji
  • żarówki jednowłóknowe sterowane w systemie PWM
    (pozycyjne/stop, pozycyjne/przeciwmgielne)
  • oświetlenie diodowe LED

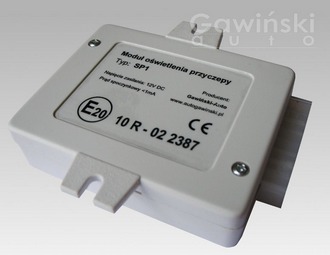

Sterownik SP1

[+] więcej zdjęć

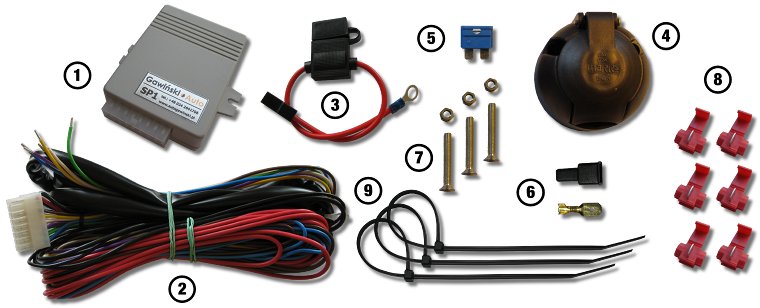

Elementy zestawu Parametry techniczne
  1. Moduł
  2. Wiązka przewodów
  3. Przewód zasilający z bezpiecznikiem
  4. Gniazdo 7-stykowe 12V/N z uszczelką
  5. Bezpiecznik 15A
  6. Konektor płaski na przewód zasilający
  7. Śruby mocujące gniazdo
  8. Szybkozłączki do przewodów
  9. Opaski zaciskowe
  10. Instrukcja montażu, karta gwarancyjna
Napięcie zasilania 12V±30%
Prąd spoczynkowy <0,2mA
Prąd przy pełnym obciążeniu <11A
Waga całego zestawu 0,7kg
Obciążalność wyjść (sygnał / moc[W])
1/L 21W 5/58R 3x5W
2/54g 21W 6/54 2x21W
4/R 21W 7/58L 3x5W

Sterowanie oświetleniem przyczepy jest realizowane na podstawie sygnałów w instalacji oświetleniowej pojazdu, moduł SP1 nie stanowi przy tym dodatkowego obciążenia instalacji - prąd sterujący ma wartość poniżej 2mA na każde wejście. Prąd zasilający światła przyczepy jest prowadzony przewodem bezpośrednio z zacisku akumulatora. ponieważ sterownik dołączony jest na stałe do pojazdu istotny jest jak najmniejszy pobór prądu w stanie czuwania, prąd spoczynkowy sterownika SP1 jest mniejszy od 0,2mA.

Prosty montaż - podobnie jak w przypadku tradycyjnej instalacji haka, dodatkowo potrzebny jest tylko przewód zasialający
bez cięcia oryginalnej wiązki przewodów w aucie

Zestaw sterownika SP1 jest objęty 24-miesięcznym okresem gwarancyjnym.

Pliki do pobrania:

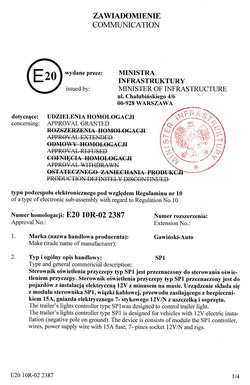

Świadectwo homologacji (915kB)
homologacja E20

Pobierz plik pdf Moduł elektroniczny do haka holowniczego typ SP1 - sterownik oświetlenia przyczepy (72kB)
Pobierz plik pdf Instrukcja montażu (365kB)
Pobierz plik pdf Lista modeli pojazdów (59kB)
Zapytaj Zapytaj jeśli nie jesteś pewien czy moduł pasuje do twojego auta

Cena detaliczna: 169,- zł brutto
Produkt jest zgodny z:
Dla stałych klientów oferujemy atrakcyjne rabaty. CE logo Pb Free Reg.nr 10.02 EKG ONZ
Koszt przesyłki pocztowej / kurierskiej: Nr homologacji:
Poczta Polska   Wpłata na konto: 9,50 zł; priorytet: 11,50 zł
Pobranie: 15,38 zł; priorytet: 19,07 zł
Kurier DPD   Wpłata na konto: 18,00 zł; Pobranie: 25,00 zł
e20 10R - 02 2387
